Кровли из металлочерепицы

Металлочерепица - кровельный материал, представляющий собой прокатный стальной оцинкованный лист толщиной 0,5 мм с полимерным (пластиковым) покрытием, имеющим черепичный рисунок и выполненный методом роликовой обработки. Это может быть также стальной лист, облицованный сплавом стали, алюминия, цинка и кремния.

Все гофрированные складки черепичного рисунка одинаково высокие и округлые, независимо от того, в какой части ската крыши они расположены. Обычная длина листов - до 7м; ширина - 1,1...1,2 м (с шагом 1м). В комплект изделий входят: разжелобочные, коньковые и карнизные элементы, различные торцевые детали. Крепление коньковых элементов к нижнему кровельному листу осуществляют с помощью самозавинчивающихся болтов с уплотнением или шурупов. Листы металлочерепицы должны плотно прилегать друг к другу внахлест. Применяется сталь толщиной 0,5 мм. После прокатки стальной лист подвергается с обеих сторон горячей оцинковке. На оцинкованные поверхности с обеих сторон наносится методом пассивирования защитная краска - праймер и затем слой пластика, это может быть акрил, полиэфир, поливинилхлорид, пластизол. Любые возможные царапины можно закрасить аэрозольной краской того же цвета. Листы могут иметь различные цвета: белый, серый, желтый, красный, коричневый, синий, зеленый. Для разрезания листов используют кровельные ножницы, пилы с упроченными режущими поверхностями.

Профильные листы металлочерепицы поставляются на строительные объекты с заводов по предварительно заявленным размерам, которые устанавливаются в результате тщательных обмеров скатов крыш.

Форма крыши (односкатная, двухскатная, вальмовая, щипцовая и др.) влияет на требуемые размеры длины заявленных профильных листов. Важное значение при обмерах ската имеет основной размер - расстояние от карниза до конька. Лист металлочерепицы укладывают на обрешетку так, чтобы край ее выступал наружу от карниза на 40 мм. Это нужно для того, чтобы на коньке после укладки конькового элемента образовалась вентиляционная щель. Очень важное условие для последующего монтажа: не должно быть перекосов при устройстве стропил и обрешетки; скаты должны иметь строго прямоугольную форму. В этом случае всегда можно гарантировать качество монтажа листов и легкий подсчет требуемого количества листов металлочерепицы, зная их стандартную ширину.

В России используют преимущественно профильные листы металлочерепицы, пришедшие к нам из Финляндии, Швеции и других стран. Они отличаются рисунком, размерами по ширине и формой волн, а также расположением по краям волн водоотводных канавок. Заводы в России, изготовляющие листы металлочерепицы, выпускают их шириной 1025, 1100 и 1050 мм.

Одним из основных требований к конструкции крыш из металлочерепицы является необходимость устройства гидроизоляционного слоя из рулонного материала под обрешеткой для обеспечения вентиляции. При таком расположении гидроизоляционного слоя воздух будет беспрепятственно проходить от карниза до конька. В некоторых случаях может потребоваться устройство дополнительной обрешетки под рулонную гидроизоляцию. Поступающие на строительный объект листы металлочерепицы можно хранить в заводской упаковке в течение 1 месяца, обеспечив при этом ровную поверхность для исключения деформации листов. Рекомендуется под каждый лист уложить деревянную подкладку с шагом около 0,5 м.

УСТРОЙСТВО КРОВЛИ ИЗ МЕТАЛЛОЧЕРЕПИЦЫ

Началом устройства кровель из металлочерепицы является замер скатов с установлением перпендикулярности торцов крыши по отношению к линиям конька и карнизов. Обрешетку под листы металлочерепицы выполняют из досок сечением 32х100 мм с расстоянием между ребрами 350 мм, т.е равными размерами между ребрами металлочерепицы. Если размер поперечных ребер металлочерепицы иной, например 400 мм, то и обрешетку устраивают соответственно. На карнизах расстояние от наружного края карнизной доски — 300 мм (рис. 1).

Рис. 1. Разметка укладки листов металлочерепицы:

а - места нахлестов; б - установка самонарезающихся винтов

Доски на торцевых участках и доски ребристой обшивки, выходящие на карнизы, должны быть расположены выше других досок. Края листов металлочерепицы должны быть закрыты сплошной обшивкой досками для их прочного закрепления. Монтаж листов металлочерепицы начинают с торцевых участков. Сначала у края карниза следует закрепить направляющую доску. От нее будет направляющая линия. Целесообразно вначале 3-4 листа закрепить одним шурупом на коньке, выровнять по карнизу, затем закрепить окончательно: сначала первый лист прикрепить у конька, затем второй лист. Скрепить нахлест шурупом по верху волны. Канавка на крае каждого листа должна быть закрыта соседним листом. Край с канавкой каждого следующего листа укладывают под ранее уложенный, предыдущий закрепленный лист, который удерживает монтируемый лист (если монтаж начать с левого торца). Для закрепления листов металлочерепицы к обрешетке можно использовать самозавинчивающиеся болты А4 9х27 с уплотнениями или самонарезающиеся шурупы с уплотнительной шайбой (6 шурупов на 1 м2). Отверстия для болтов просверлить дрелью. Болты следует устанавливать перпендикулярно к листам на каждую вторую гофрированную складку, на дно канавки и на нижнюю сторону поперечной складки.

Все дальнейшие нахлестки выполняют у поперечной границы листа. Длина нахлестки составляет примерно 250 мм. Места нахлеста закрепляют на болтах или шурупах. Конек закрывают специальными коньковыми элементами с уплотнением. Они имеют полуцилиндрическую форму и хорошо укладываются на верхние концы профильных листов металлочерепицы (рис. 2). Торцевые элементы закрывают кровлю от попадания дождя и ветра.

Рис. 2. Схема расположения конькового элемента

Карнизные элементы защищают карниз и обрешетку от отекания с крыши воды (рис. 3).

Рис. 3. Схема расположения карнизного элемента

Для исключения образования конденсата на холодной внутренней поверхности металлочерепицы следует создать условия для вентиляции под кровлей от карниза до конька, а под обрешеткой разместить рулонный материал (рис. 4).

Рис. 4. Конструкция крыши с кровлей из металлочерепицы:

1 - обрешетка; 2 - гидроизоляционный материал; 3 - металлочерепица; 4 - направление движения воздуха

Ендову кровли из металлочерепицы выполняют с помощью специального разжелобочного элемента. На обшивку, находящуюся внизу, монтируют промежуточную конструкцию. На эту конструкцию прикрепляют на болтах разжелобочный элемент (рис. 5).

Рис. 5. Монтаж разжелобка:

1 - промежуточная конструкция; 2 - разжелобочный элемент

Зазоры между металлочерепицей и разжелобочным элементом, а также под коньком во всех местах, где есть неплотности и зазоры, герметизируют с использованием любого силиконового и другого отверждающегося герметика, или с применением специальных уплотнительных лент, прибиваемых к профилю небольшими гвоздями. При обрезке листа или при сверлении образовавшуюся металлическую крошку необходимо смести, чтобы не испортить покрытие. Во время монтажа следует ходить в обуви с мягкой подошвой и наступать только в местах обрешетки и в прогиб волны.

Крепления листов болтами или шурупами выполняют в соответствии со схемами. Для выхода на крышу в листах металлочерепицы имеется элемент с отверстием, выполненный из стеклопластика, внешний вид и рисунок которого такой же, как и у листа металлочерепицы. Для устройства кровли из металлочерепицы требуется 30 различных комплектующих изделий. Кроме того, необходима лестница для подъема на крышу, переходные мостки, лестница на крыше, водосточные трубы, крюки под желоба. Листы металлочерепицы поставляют по размерам. Длина листа каждого типа должна быть равной длине ската плюс карниз (рис 6). Для обеспечения полного монтажа и надежности кровли заводы поставляют на объект большое разнообразие комплектующих элементов, таких как конек прямоугольный; конек полуцилиндрический, торцевой элемент конька, торцевые элементы карнизов, наружных и внутренних углов, конструкции листов для выхода на крышу и др. (рис. 7).

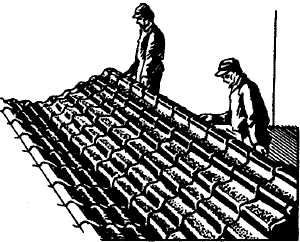

Рис. 6. Укладка листа металлочерепицы

Рис. 7. Основные конструктивные доборные элементы для кровли из метеллочерепицы:

а - коньковый элемент; б - коньковый элемент с полукруглым профилем; в - торцевой элемент конька; г - торцевой элемент к рядовым листам; д - карнизный элемент; е - элемент ендовы
